يعتمد هذا النظام على نظام التحكم الموزع (DCS) المُصمم من قِبل منصة HZDC-DCS، والذي يهدف إلى مراقبة متطلبات التحكم في عمليات خط الإنتاج بأكمله. تم تطوير هذا النظام باستخدام منصة SIEMENS، ويعتمد على وحدة تحكم من سلسلة S7-1500 ووحدة تحكم عن بُعد من سلسلة ET200SP. يستخدم النظام العلوي ووحدة التحكم اتصال إيثرنت، بينما يستخدم النظام السفلي اتصال إيثرنت أيضًا. أما اتصال نظام التحكم الموزع (DCS) في آلات اللب والورق في هذا النظام، فيعتمد على اتصال الألياف الضوئية. ويُستخدم اتصال الألياف الضوئية في ورش اللب والتقطيع.
قسط :
T/Tلون :
Greyميناء الشحن :
China Portمهلة :
Two Monthsدقيقة. طلب :
1 Set1.1. برنامج برمجة وحدة التحكم: سيمنز وين سي سي الإصدار 7.0 حزمة الخدمة 2
1.2. برنامج المراقبة العلوي: سيمنز وين سي سي الإصدار 7.0 حزمة الخدمة 2
1.3. برامج نظام التشغيل للحاسوب العلوي: ويندوز 10 الإصدار الاحترافي
تم تطوير برنامج التحكم باستخدام WinCC الإصدار 7.0 SP2يقوم المعالج بتخزين التصنيفات والهياكل والمصفوفات مباشرةً، ويكمل تلقائيًا تخصيص الذاكرة وإدارة النظام. وهذا يسمح للمستخدمين بتنفيذ ذلك بسهولة "موجّه للكائنات" نهج برمجة التحكم دون الحاجة إلى تخصيص/إدارة العناوين يدويًا أثناء الهندسة.
يدعم تكوين برنامج PCS7 V9.0 SP2 لغات البرمجة التالية بشكل كامل:

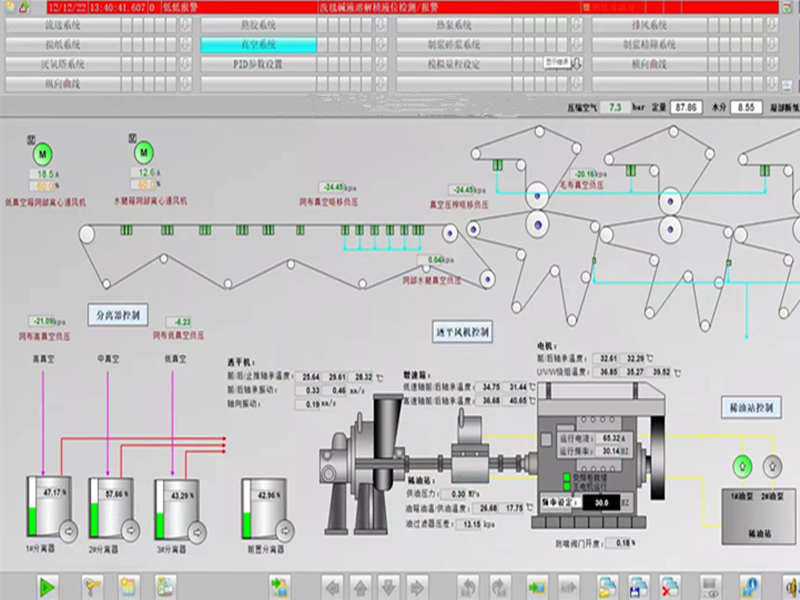

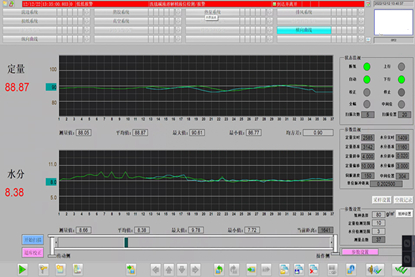

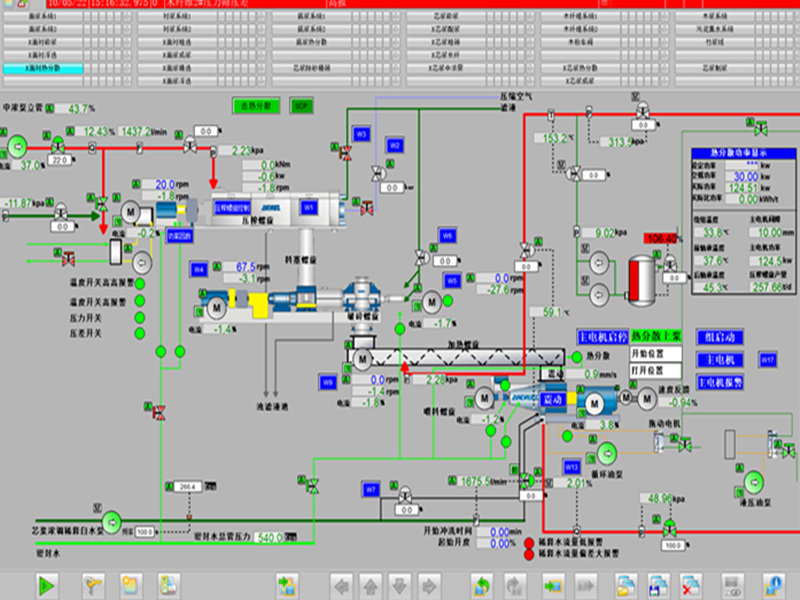

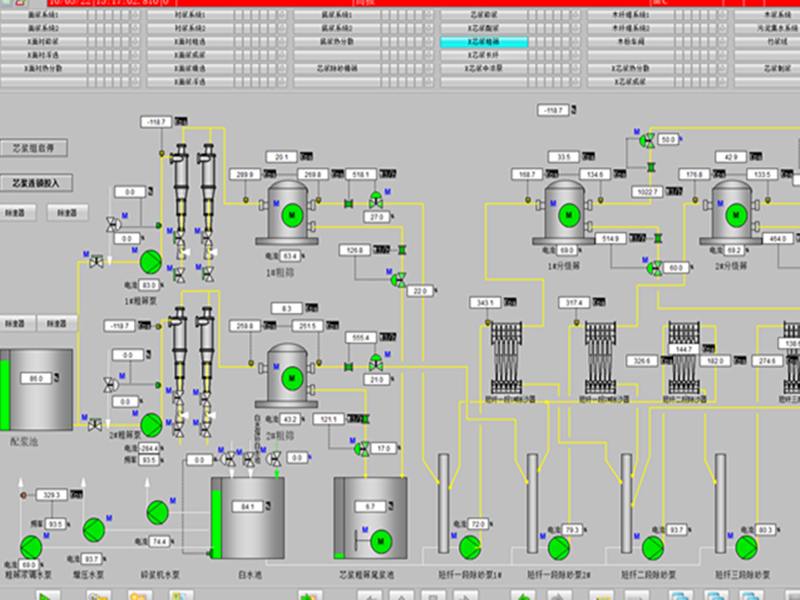

ال برنامج سلسلة HZDC-DCS يجمع هذا النظام بين محرك معالجة قوي يعمل في الوقت الفعلي وواجهة مستخدم سهلة الاستخدام. تم تطويره باستخدام برنامج تكوين SIEMENS WinCC v7.0 SP2، وهو يوفر للمشغلين واجهة رسومية سهلة الاستخدام تعتمد على النقر والتحديد.
يوفر نظام HZDC-DCS الميزات الأساسية التالية:
يعتمد هذا النظام على وحدة التحكم المنطقية القابلة للبرمجة (PLC) عالية الأداء من سلسلة SIEMENS SIMATIC S7-1500:
(1) بروتوكولات الاتصال المدعومة: بروفينيت، بروفيبوس دي بي
(2) بنية نظام التشغيل: يدعم ما يصل إلى 8 محطات تشغيل (OS)
(3) لغات البرمجة القياسية: مخطط السلم (LD)، النص المنظم (ST)، مخطط كتلة الوظائف (FBD)، مخطط الوظائف التسلسلي (SFC)
يستفيد نظام أتمتة ورشة الورق من وحدة التحكم المنطقية القابلة للبرمجة من سلسلة Siemens CPU S7-1500بفضل تكاملها مع بنية الشبكة الصناعية المتقدمة، وتقنية التحكم الآلي، وهندسة الحاسوب الحديثة، تضمن البنية أمان الأنظمة واسعة النطاق، والتوسع السلس للشبكة، وواجهات جانب الطلب، والوصول إلى المعلومات ذات السعة العالية.
يراقب النظام ويتحكم في متغيرات العمليات في جميع أنحاء المصنع لتلبية متطلبات حلقات التحكم الصارمة واستراتيجيات الجدولة. وهو يدير كلاً من تنظيم الحلقة الواحدة التقليدي ومعالجة الإشارات الرقمية عالية السرعة، بما في ذلك تسجيل تسلسل الأحداث (SOE).
يتوافق العمود الفقري للاتصالات الصناعية عبر الإيثرنت مع نماذج ISO/OSI باستخدام بروتوكولات TCP/IP مفتوحة المصدر. وبفضل تقنية الاتصال المباشر بين الأجهزة، يمكن إضافة أو إزالة عُقد الشبكة أثناء التشغيل دون التأثير على العمليات الميدانية الحالية. كما يوفر النظام، باستخدام برمجيات معيار IEC 61131-3 الدولي، تحكمًا متواصلًا ومتسلسلًا عالي الكفاءة.

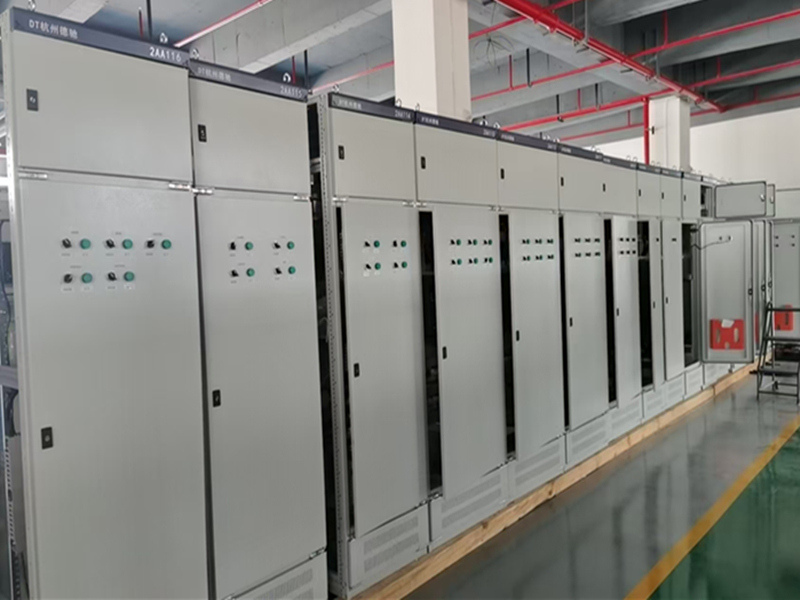

محطة التحكم الميدانية (FCS): نظام معالجة إدخال/إخراج واسع النطاق يتصل مباشرةً بالأجهزة الميدانية. يعمل هذا النظام كخط دفاعي رئيسي، حيث يوفر استقبال الإشارات، وتنظيم الحلقات، والربط المنطقي، والتحكم التسلسلي، والعمليات المحلية. تتكون المحطة من وحدة التحكم الرئيسية، ووحدات الإدخال/الإخراج التناظرية/الرقمية، ووحدات اتصال ناقل البيانات الميداني، ووحدات تزويد طاقة احتياطية، ووحدات تخزين صناعية.
الخصائص الرئيسية لأداء النظام:
