نظام تكثيف البخار GCS

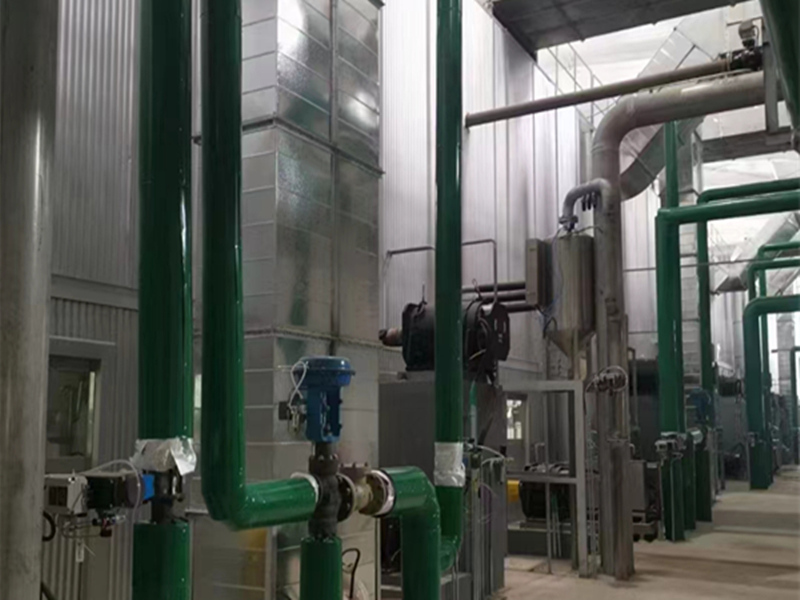

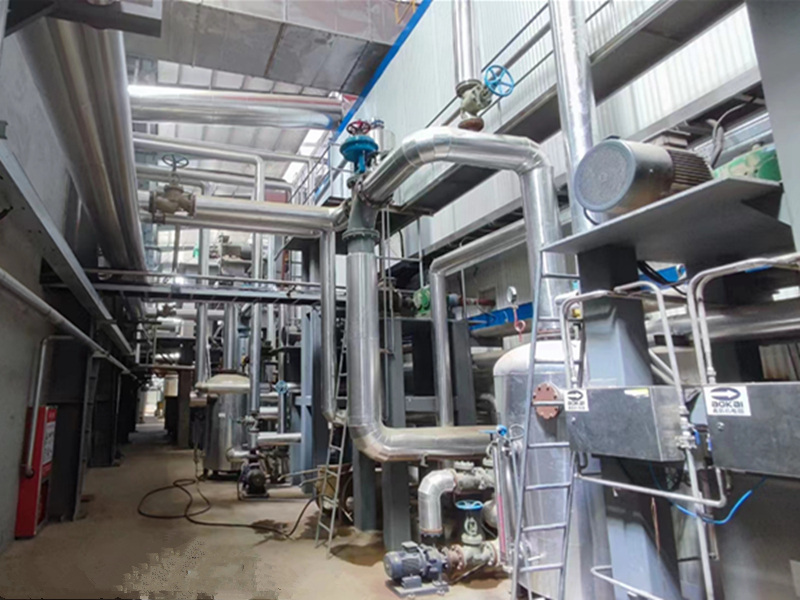

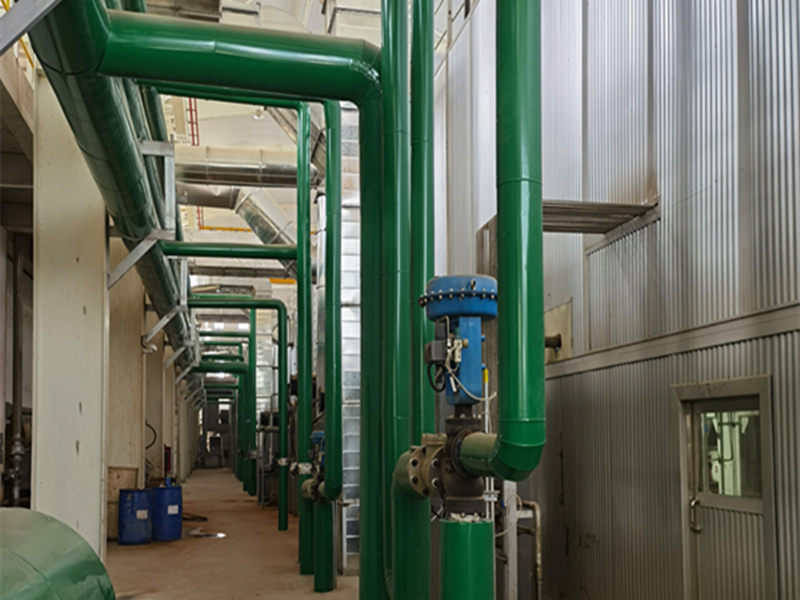

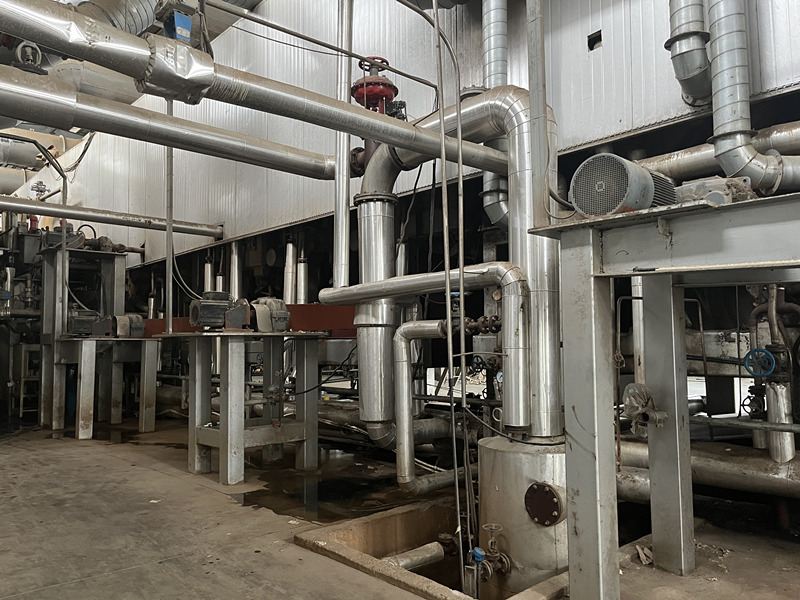

صُمم نظام التحكم بالبخار والمكثفات هذا خصيصًا لأقسام التجفيف في آلات صناعة الورق. فهو ينظم ضغط البخار والضغط التفاضلي تلقائيًا لتصريف المكثفات بكفاءة من أسطوانات التجفيف. يضمن النظام ثبات درجة حرارة التجفيف، ويُحسّن جودة الورق، ويعزز سلامة التشغيل. كما يُعيد تدوير المياه المكثفة والحرارة المهدرة، مما يُقلل استهلاك الطاقة وتكاليف الإنتاج بشكل فعال، ويدعم التشغيل المستقر لخط إنتاج الورق على المدى الطويل.

قسط :

T/T

لون :

As Customer Required

ميناء الشحن :

China Port

مهلة :

3 Months

دقيقة. طلب :

1 Set

مقدمة عن نظام التحكم

وضع التحكم 1

يمكن للنظام استخدام البخار المنفوخ من نوع دويتش (يتم تمرير البخار إلى المجفف، ويتم تكثيف جزء منه، ولا يتم تكثيف جزء منه، ويسمى هذا البخار غير المكثف بالبخار المنفوخ). يختلف هذا التحكم عن التحكم العام في الضغط التفاضلي، والذي يتم الحصول عليه عن طريق نفخ البخار من خلال جانبي صفيحة الفتحة للحفاظ على انخفاض ضغط ثابت.

يستطيع نظام التحكم في البخار المتدفق العمل بضغوط عالية جدًا أو منخفضة جدًا دون توليد كمية زائدة من البخار، مما يوفر استجابة سريعة لتغيرات الحمل ويحافظ على تصريف مثالي للمجفف. عند تمزق الورق، يقوم نظام التحكم في البخار المتدفق تلقائيًا بضبط كمية البخار المتدفق لتكون مساوية لنسبة البخار المتدفق أثناء التشغيل العادي، وبالتالي تجنب فقدان كمية كبيرة من البخار.

يشتمل نظام التحكم القياسي لمجموعة المضخات الحرارية في هذا النظام على حلقتين للتحكم، إحداهما حلقة تحكم بالنفخ والأخرى حلقة تحكم بالضغط. يُستخدم فرق الضغط بين مدخل ومخرج مجموعة المجفف لأغراض القياس والإشارة فقط، ولا يتم ضبطه لمراقبة تشغيل النظام.

وضع التحكم 2

يستطيع النظام التحكم المباشر في مدخل بخار المضخة الحرارية عبر تنظيم الضغط لتلبية متطلبات بخار أسطوانة التجفيف. ويمكن ضبط فرق الضغط عند طرفي أسطوانة التجفيف بواسطة صمام أوتوماتيكي على خط الأنابيب، مما يُتيح ضبط فرق الضغط تلقائيًا عند قيمة مناسبة، ويُولد أقصى فرق ضغط للتصريف، ويُوفر أكبر سعة تبخير ممكنة، ويُحقق الإنتاج الطبيعي لماكينة الورق، مع توفير الطاقة وخفض استهلاكها.

* ملاحظة: يمكن التبديل بين وضعي التحكم المذكورين أعلاه بسلاسة على واجهة برنامج النظام.

الميزات التقنية لمضخة الحرارة

تتميز المضخة الحرارية بأنها مزودة بآلية تنظيم وصمام تنظيم في قلب فوهة المضخة، مما يُغني عن تركيب صمام تنظيم على خط أنابيب البخار الداخل إلى المضخة. ويتم ضبط حالة تشغيل المضخة لتلبية متطلبات البخار عن طريق تعديل وتغيير مساحة المقطع الفعال للفوهة عبر البخار.

أثناء عملية الضبط، يبقى ضغط البخار أمام الفوهة ثابتًا، بينما يتغير تدفق البخار عبرها، أي أن قدرة البخار العامل لكل وحدة تدفق تبقى ثابتة. لذلك، تتميز مضخة الحرارة النفاثة القابلة للضبط بأداء ضبط ممتاز وكفاءة عالية، وتتغلب على نقص قدرة البخار العامل الناتج عن تغير ظروف التشغيل في مضخة الحرارة غير القابلة للضبط. كما تُقلل هذه المضخة من عيوب معامل حقن مضخة الحرارة غير القابلة للضبط، مما يُحسّن سرعة آلة الورق، ويزيد الإنتاج، ويقلل استهلاك الطاقة، ويُحسّن تشغيلها.

أجهزة التحكم المساعدة في مستوى الوعاء

تم تجهيز خزانات التبخير بأجهزة تحكم أوتوماتيكية في مستوى السائل

غاية: لضمان استقرار مستوى السائل في الخزان، ولضمان وجود كمية كافية من الماء المكثف لإخراج البخار الثانوي باستمرار، ولتوفير مساحة كافية لاستخدام التبخير الثانوي.

خزان المكثفات مزود بنظام للتحكم في مستوى السائل

الهدف 1: لمنع مضخة المكثفات من التفريغ (التشغيل الجاف) وإطالة عمر خدمة المضخة بشكل كبير.

الهدف الثاني: يعمل هذا النظام كحاجز مائي أساسي، مما يسمح لخزان ماء التكثيف بالحفاظ على مستوى فراغ ثابت ومحدد لتصريف الغازات غير المتكثفة في النظام بشكل فوري. وهذا بدوره يُسهّل عملية تصريف الجزء ذي درجة الحرارة المنخفضة، مع ضمان تدفق ماء التكثيف بسلاسة إلى خزان ماء التكثيف.
